网架加工时，钢管该切割多长呢？
文章出处：本站 人气：1031发表时间：2018-04-26 09:35:21
网架加工时，钢管该切割多长呢？

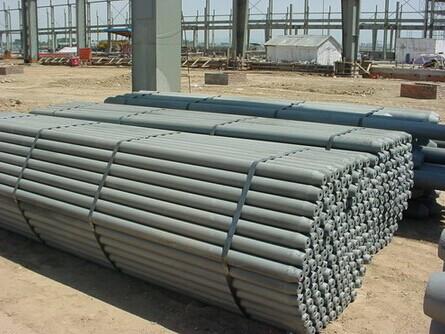

钢管长度根据图纸的材料列表里杆件的下料长度来决定钢管到底该切割多长。那么钢管的下料长度计算方法如下：
钢管长度根据图纸的材料列表里杆件的下料长度来决定钢管到底该切割多长。那么钢管的下料长度计算方法如下：
网架杆件下料长度 ＝ 杆件焊接长度—2（锥头长度—锥头止口长度—1mm）。（公式中1mm为钢管与锥头间隙，保证焊接质量）
网架杆件焊后长度 ＝ （杆件几何长度）—（一段球半径＋另一段球半径＋一段套筒长度＋另一段套筒长度）＋（一段螺栓球切削量）＋（另一段螺栓球切削量）。
网架杆件几何中心长度、杆件焊接长度、杆件下料长度、锥头长度、锥头止口长度、段套筒长度、螺栓球切削量、焊接预留间隙，及构件组合。
以上数据在网架设计图中除锥头止口长度外，已经确定。
锥头止口长度可以依据网架杆件材料表中的焊接长度和下料长度计算得出，即将计算杆件下料长度的公式逆推：
锥头止口长度=（杆件焊接长度—杆件下料长度）÷2＋1mm（公式中1mm为钢管与锥头间隙，保证焊接质量）。
杆件计算的意义：
复核设计图纸杆件材料表中杆件的焊接长度是否准确。.依据设计图纸杆件材料表计算出锥头的止口长度，并与公司库存锥头、或常规使用的锥头比较，检查二者的止口长度是否一致，若发现不一致应采取加长或减小杆件下料长度的措施进行调整。也可以按照设计图定做锥头。我们公司主营：网架,网架加工,螺栓球,服务，欢迎各位来厂考察;咨询电话：15190899336
